門簾升降開啟、關閉方式可采用：按鈕手控、雷達控制,地磁控制、無線遙控等多種控制方式，充分滿足用戶要求.
升降速度：1.95M/s 適用幅面：2㎡-25㎡ 日保證升降次數：7200次
工作電壓：220v 功率：0.75KW/1.5KW
快速卷簾門伺服電機型號說明：
PE200 型：超高速快速門伺服控制系統（功率：750w伺服電機配10倍速RV63減速機）;
PE200B型：超高速快速門伺服控制系統-液晶屏款（功率：750w伺服電機配10倍速RV63減速機）;
PE500B型：超高速快速門伺服控制系統-液晶屏款（1500w伺服電機配10倍速RV63減速機)。
電機規格參數：
產品型號：快卷門伺電機PE200 快卷門伺電機 PE200B 快卷門伺電機PE500E
|
產品型號 |
PE200 |
PE200B |
PE500B |
|
額定功率 |
750W |
750W |
750W |
|
電機轉速 |
0~2000rpm |
0~2000rpm |
0~2000rpm |
|
系統輸出額定轉速 |
0~200rpm |
0~260rpm |
0~2000rpm |
|
門體上升速度 |
0~1.5m/s |
0~2.0m/s |
0~1.5m/s |
|
額定轉矩 |
35N.M |
30N.M |
50N.M |
|
最高轉矩 |
100N.M |
75N.M |
150N.M |
|
溫升 |
<30℃ |
<30℃ |
<30℃ |
|
工作溫度范圍 |
-40℃~60℃ |
-40℃~60℃ |
-40℃~60℃ |
|
力矩管理系統 |
力矩隨動系統 |
力矩隨動系統 |
力矩隨動系統 |
|
適配門體面積 |
2m2-20m2 |
2m2-15m2 |
2m2-35m2 |
|
限位模式 |
絕對值編碼器 |
絕對值編碼器 |
絕對值編碼器 |
|
自鎖方式 |
電子機械剎車 |
電子機械剎車 |
電子機械剎車 |
|
手動釋放 |
搖柄 |
搖柄 |
搖柄 |
|
重量 |
10kg |
12kg |
10kg |
電控規格參數：
|
產品型號 |
PE200 |
PE200B |
PE500B |
|
電源 |
Ac200±10% |
Ac200±10% |
Ac200±10% |
|
額定電壓 |
220v |
220v |
220v |
|
速度控制 |
閉環速度控制 |
閉環速度控制 |
閉環速度控制 |
|
位置控制 |
閉環位置控制 |
閉環位置控制 |
閉環位置控制 |
|
自動運行 |
自動運行模式下，受雷達、紅外及端子信號控制 ，實現自動升降、延時關門 |
||
|
輸入 |
單相200v/50Hz/2.8KVA |
單相200v/50Hz/2.8KVA |
三相200v/60Hz/4.5KVA |
|
輸出 |
0.7KW/4A/DC220V |
0.7KW/4A/DC220V |
1.5KW/7A/DC220V |
|
保護功能 |
過流保護/過壓保護/欠壓保護/過熱保護/過載保護等 |
||
|
使用場所 |
室內，不收陽光直射，無塵埃、腐蝕性氣體、油霧、水蒸汽等 |
||
|
防護等級 |
IP54 |
IP54 |
IP54 |
|
工作溫度范圍 |
-40℃~60℃ |
40℃~60℃ |
40℃~60℃ |
|
重量 |
10kg |
12kg |
10kg |
|
安裝方式 |
壁掛式安裝 |
壁掛式安裝 |
壁掛式安裝 |
快速卷簾門伺服電機特點：
（1）精準
實現了位置，速度和力矩的全閉環伺服控制，避免變頻開環控制于門簾，升降中產生的累積誤差和干擾郭誤差，門簾長期運行不跑位。
（2) 穩定
集成一體化設計，優秀的EMI/EMC電磁兼容設計。改善原有PLC+變頻器+編碼器復雜接線存在的電磁干擾，避免接線和插頭引起的故障。
（3）高速
電機最高速度2500轉/min,門簾最高運行速度1.95米/s,超高速電機帶來更高效率。
（4）柔美
柔性快速啟動-高速運行-柔性緩?fù)＃瑂型速度曲線無級高速。
先進的恒力矩智能隨動系統、輸出力矩隨門簾運行負載變化，低速運行時，無頓挫抖動感；
運行過程高速、平滑、給人感覺高端；
（5）定制
通過多達百個控制參數，快速卷簾門安裝技術人員可以將每扇子門調校至最佳狀態，系統具備獨有的多套狀態參數記功能，同時在故后一鍵恢復記憶參數。
（6）安全
遇緊急信號，電機動態響應時間30毫秒以內，慣性重量下沖時不超過5mm，安全可靠的保護通行人與物體。
（7）節能
快卷門伺服系統采用交流永磁同步電機（PMSM電機）、電機采用稀土永磁材料，相比傳統異步感應電機效率提高一倍，具有節能、重量輕、溫升低、鈕矩大、兩倍過載等優勢。
如您有快速卷簾門定制需求，請聯系深圳市乙元興自動門有限公司，1996年成立，二十多年專注自動門、電動門、感應門生產廠家、全國安裝與維修為一體的專業企業。

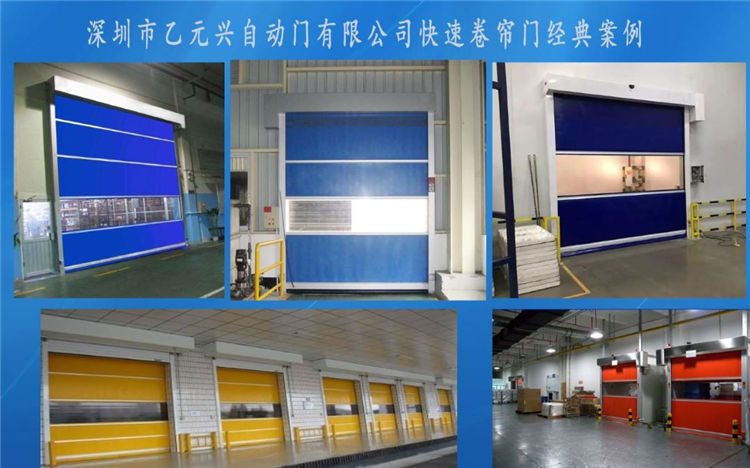

以下是快速卷簾門案例圖片：
